TRENS SUI 80 Универсальный токарно-винторезный станок Trens Токарно-винторезные Токарные станки

TRENS SUI 80 Универсальный токарно-винторезный станок

Запросить коммерческое предложение
Проконсультируем и ответим на все вопросы
Устанавливаемый диаметр над станиной (мм): 800
Страна производства: Словакия
Производитель: Trens

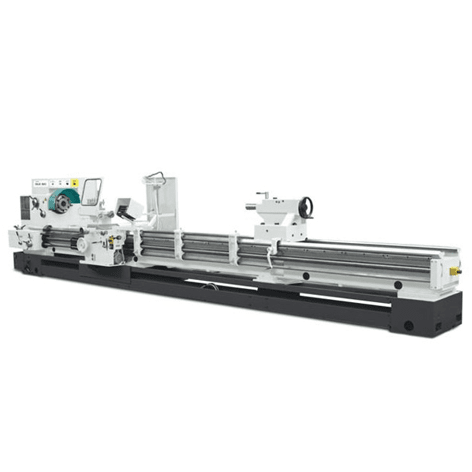

el926

Описание

Характеристики

Токарно-винторезный станок TRENS SUI 80 - старшая модель в линейке универсальных станков завода TRENS. Это самый большой станок, предназначенный для обработки деталей длиной до 8 метров и массой до 3200 кг. Главный привод станка отличается высокой мощностью - 15 кВт. Станок обеспечивает высокую точность и стабильность даже при обработке заготовок значительных размеров и веса. Аналог токарно-винторезных станков: 16К40, 1А64, 1М64, 164, ДИП 400.


Видео обзор работы оборудования


Преимущества:

  • Небольшая занимаемая площадь
  • Выемка в станине - ГАП
  • Простота переключения скоростей
  • Простое обслуживание
  • Напряжение питания по заказу
  • Широкий выбор дополнительных принадлежностей
  • Безопасность в соответствии со стандартами СЕ
  • Стабильность при обработке изделий
  • Эргономичные элементы управления
  • Привод шпинделя муфтой с тормозом - плавный пуск и торможение
  • Закалённые направляющие скольжения - большой срок эксплуатации
  • Небольшие эксплуатационные расходы

ЗАКАЛЁННАЯ СТАНИНА

Токарно-винторезный станок TRENS SUI 80 представляет собой чугунный монолит. При изготовлении станины учтены многие параметры будущей машины. Геометрия станины обеспечивает необходимую жёсткость между шпинделем, инструментальной головкой и задней бабкой. Температурная стабилизация дает высокую точность, как при продолжительных процессах, так и при режимах резания с большими подачами. Направляющие закалены до 400 HB на глубину 2-3 мм – высокое качество продукции прежде всего! Дополнительные принадлежности токарно–винторезного станка TRENS SUI 80 обеспечивают возможности для комплексной обработки валов и фланцевых деталей.

ШПИНДЕЛЬ

Токарно-винторезный станок TRENS SUI 80 оснащается шпинделем, где используются радиально-упорные подшипники с предварительной нагрузкой – у узла достаточно жесткости для тяжелых режимов резания. Подшипники FAG наполняются высококачественной жировой смазкой NBU15 компании KLÜBER и не требуют сервисных работ на протяжении всего срока службы. После обкатки система работает при более низкой температуре. Данная конфигурация обеспечивает высокую скорость обработки при режимах с большими подачами и дает возможность длительного времени эксплуатации без потери точности. Привод шпинделя токарно–винторезного станка TRENS SUI 80 с максимальной скоростью вращения 1800 об/мин обеспечивает электродвигатель с мощностью 15 кВт.

ИНСТРУМЕНТАЛЬНАЯ ГОЛОВКА MULTIFIX

УПРАВЛЕНИЕ

Токарно-винторезный станок TRENS SUI 80, благодаря конструкции органов управления, обеспечивает удобство в эксплуатации. Высокое качество и надежность выполненных узлов призваны обеспечивать безопасность и бесперебойность работы оборудования. В системе подачи используется двураздельная гайка – в отличии от полугайки, вызывающей изгиб винта подачи, двураздельная гайка равномерно сжимает винт, повышая точность всех типов обработки и нарезания резьбы. За многие годы работы в машиностроении были учтены рекомендации и пожелания операторов – теперь токарно–винторезным станком TRENS SUI 80 управлять еще легче!

ЭЛЕКТРОСИСТЕМА

Электросистема токарно–винторезного станка TRENS SUI 80 размещена сзади станка и обеспечивает питание всех использующихся двигателей. Система защиты от перегрузок обеспечивает высокую безопасность при эксплуатации машины. Немецкие компоненты Moeller обладают повышенной надежностью и увеличенным сроком эксплуатации. Конструкция электрощита станка TRENS SUI 80 упрощает доступ к компонентам системы и сокращает время на обслуживание машины. Подвижные водные электрокабели проложены таким образом, чтобы исключить обрыв или другие повреждения, а также облегчить доступ к устройству для отвода стружки.

УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ УЦИ

Токарно-винторезный станок TRENS SUI 80 по заказу оснащается блоком цифровой индикации HEIDENHAIN ND780. Возможна установка двух- и трехосевой версии устройства. Цифровой индикатор не требует обслуживания и обеспечивает следующие функции:

  • Отображение текущего положения при работе и измерениях;
  • Отображение расстояния, которое требуется пройти;
  • Несколько нулевых точек для различных деталей;
  • Быструю перенастройку на новую деталь;
  • Комфорт работы оператора.

ТОЧНОСТЬ

Диапазон диаметров Ø 63 мм – Ø 125 мм; класс точности IT7;

Диапазон диаметров Ø 125 мм – Ø 800 мм; класс точности IT6.

ПРОЧИЕ ХАРАКТЕРИСТИКИ

  • Диапазон рабочих температур: +50 - +350;
  • Максимальная запыленность среды: 10 мг*м3;
  • Уровень шума на рабочем месте: 97 дБА;
  • Степень подавления электропомех: 3;
  • Климатическая устойчивость: 3,2Н.

КОМПЛЕКТАЦИЯ

  • Руководство по эксплуатации на русском языке 1 шт.,
  • Электрооборудование напряжения 3х400 В,
  • Механизм ускоренной подачи,
  • Поддон стружки,
  • Насос СОЖ,
  • Протокол соответствия CE 1 шт.
  • Упаковочный лист с перечнем стандартного и дополнительного оборудования 1 шт.
  • Центр МК5
  • 4-х позиционная резцовая головка,
  • Кожух патрона

Характеристики

Описание
Максимальный диаметр обработки над станиной, мм 800
Максимальный диаметр обработки над суппортом, мм 520
Диаметр обработки над углублением станины, мм 870
Расстояние между центрами, мм 1500 / 2000 / 3000 / 4000 / 6000 / 8000
Максимальная масса детали, закрепленной в центрах, кг 3200
Диапазон частот вращения шпинделя, мин–1 11,2 ÷ 1800 / 14 ÷ 1400
Диаметр отверстия в шпинделе, мм 71 / 92
Мощность электродвигателя главного привода, кВт 15
Запросить коммерческое предложение
Проконсультируем и ответим на все вопросы

Производитель Trens

Акционерное общество «TRENS SK» - ведущая компания по выпуску металлорежущих станков Словакии. Уже на протяжении многих лет компания входит в число именитых производителей металлообрабатывающих станков Европы. В течение 75 лет своей деятельности компания занималась машиностроительным производством, прежде всего изготовлением металлорежищих станков, которые еще и сегодня известны под маркой „TOS“. В настоящее время 95 процент нашей продукции металлорежущих станков экспортируем. Токарные станки марки TRENS, в частности универсальные центровые токарные станки и токарные станки с ЧПУ работают в более чем 80 странах мира, где хорошо известны как надежные, сверхточные токарные станки на высоком техническом уровне.

Станкоинком является официальным дилером станков Trens в России. В нашем каталоге товаров Тренс представлена большая часть оборудования официального сайта Trens.
